Aula 07- 23/11/2021

  Representação 2D em AutoCAD de uma casa de banho

Comandos:

Representação de uma janela numa parede de 40cm (depois de mudar a espessura da parede):

Representação do tijolo no interior da parede:

Representação de um espelho:

Fazer com a trama SOLID e a cor 121

(As invisibilidades são representadas a tracejado).

Criar layer CC_AMARELOS (cor 40) para representação de tudo o que será destruído e CC_ENCARNADOS (cor 10) para tudo o que será construído:

(Não se altera a layer de nada que se queira manter)

Para uma casa de banho responder às exigências de servir a alguém com mobilidade reduzida, deve ser possível circunscrever em planta uma circunferência de raio igual a 0.75m

Preparar o layout para impressão: ELIMINAR TODOS OS DESENHOS EM LAYOUT 2 E MUDAR O NOME DE LAYOUT 1 PARA 01

PAGESETUP + ENTER + MODIFICAR AS DEFINIÇÕES

Criar layer e fonte FOLHA e layer VPORTS- sem permissão para impressão:

Colocar o conteúdo a imprimir no layout: VPORTS + ENTER

Mudar para a escala 1:20:

Montar o layout e ver o preview da impressão:

Aula 06- 16/11/2021

 Representação 2D em AutoCAD de uma casa de banho

Comandos:

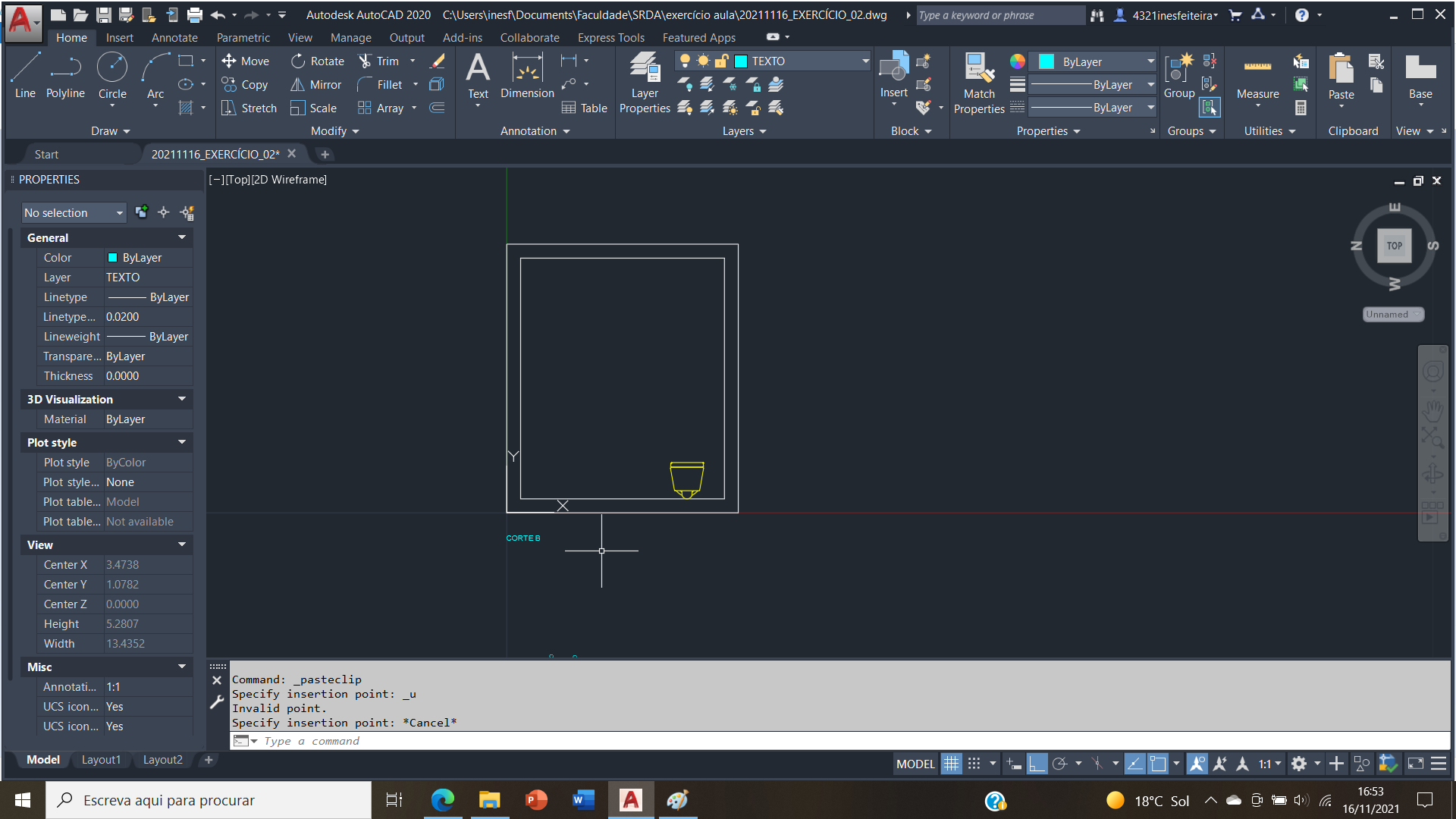

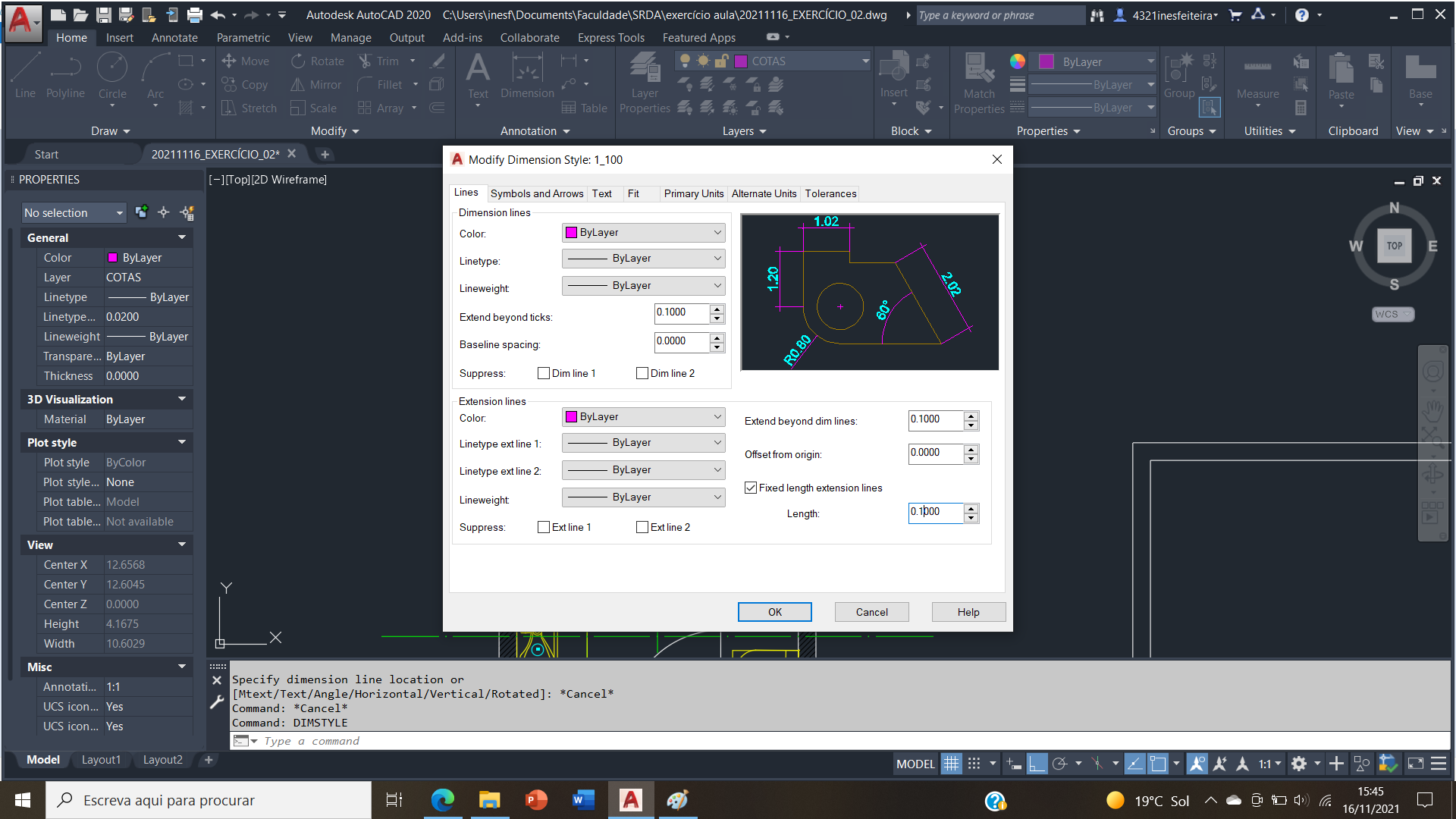

Formatar a escala da representação das cotas: DIMSTYLE + ENTER (neste caso para a escala 1:100)

Marcar cotas: DIMLINEAR + ENTER

Continuar a marcação a partir daí: CLICAR EM CONTINUE, EM ANNOTATE

Mudar o número de casas decimais de alguma das marcações de cotas: CLICAR NA LINHA DA MARCAÇÃO + MUDAR EM PRECISION, EM PRIMARY UNITS

Rodar a vista: UCS + ENTER + 3P + ENTER + PLAN + 2xENTER

PLAN + 2x ENTER

Voltar a rodar a vista: UCS + ENTER + WORLD + PLAN + 2xENTER

Mudar a composição de vistas no ecrã, para se trabalhar com o transporte entre vistas: VIEWPORTS + ENTER + ESCOLHER MODO DE VISTA

Inserir blocos criados: INSERT + PROCURAR E SELECIONAR BLOCO

Desmanchar um bloco: X + ENTER

Rodar um objeto: ROTATE + ENTER

Aula 05- 09/11/2021

 Representação 2D em AutoCAD de uma casa de banho

Comandos:

Criar a layer PONTOS e utilizar assim um tipo de linha diferente:

Fazer com esse tipo de linha a representação da porta:

Criar tramas em Match Properties (numa nova layer): HATCH + SETTINGS + ESCOLHER PADRÃO + SELECIONAR PONTOS + CLICAR NO INTERIOR DA PAREDE

Criar tipos de letra: STYLE + ENTER

Escolher a fonte a usar: SELECIONAR + "Set Current"

Escrever com a fonte escolhida: TEXT + ENTER

Assim, é possível criar diferentes escalas quer na execução de linhas, quer na criação de tipos de letra. Neste caso, está já criada a escala 1:100.

Aula 04- 02/11/2021

 Representação 2D em AutoCAD de uma casa de banho

Comandos:

Ir ao site SANINDUSA e fazer download dos ficheiros em AutoCAD (desenhos 2D)

de acessórios de casa de banho

Unir layers: PURGE + ENTER

Criar polyline: PLINE + ENTER

Para mudar de uma linha reta para um arco: ARC

Voltar a fazer linha reta: L

Para todas as linhas ficarem no sítio pretendido, selecionar os pontos e arrastar.

Ao passar estes desenhos a limpo, a leitura torna-se mais fácil (num desenho com menos linhas).

Levar estas representações para o exercício onde estão a planta e 4 alçados da casa de banho: COPYBASE + ENTER + SELECIONAR SANITA + ENTER e no exercício antes feito:

CTRL V + ENTER

Criar um bloco: BLOCK (para cada representação de um objeto)

Unir os dois layers de "EQUIPAMENTOS": ir a layers + "Merge layers"
