Aula 03- 26/10/2021

Representação 2D em AutoCAD de uma casa de banho

Comandos:

Criar retângulo que será a sanita

Selecionar ponto médio: MOVE + ENTER

Mover retângulo: MOVE + ENTER + SELECT REC + ENTER + MIDPOINT

Copiar retângulo para ser o bidé: COPY + ENTER + SELECIONAR MIDPOINT + MOVER + ENTER

Saber a distância entre linhas: DIST + ENTER + SELECIONAR OS DOIS PONTOS

Criação de linhas que serão a bancada: LINE + ENTER

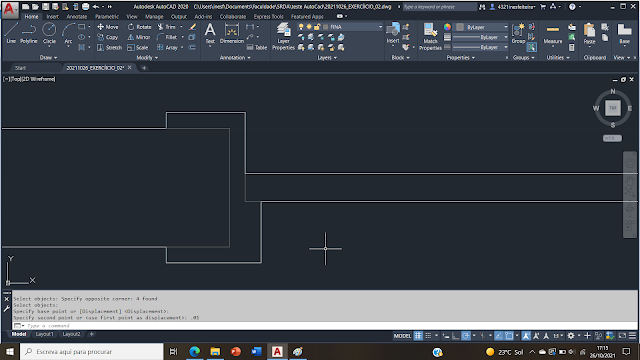

Mover linhas: MOVE +  LIGAR ORTHOMODE (F8) + 0.05 + ENTER

Selecionar limites de um corte: RIM +SELECIONAR "FACAS" (XLINES) + SELECIONAR O "QUEIJO" + ENTER

Uso de linhas na mesma camada: MA (MATCHPROP) + ENTER + SELECIONAR LINHA DA CAMADA COTAS + SELECIONAR LINHAS QUE FARÃO PARTE DA CAMADA COTAS

Criar aduelas e batentes:

OFFSET + 0.02 + AS PAREDES TODAS

+

FILLET + UNIR AS LINHAS A 0.02 DAS PAREDES

+

TRIM + ENTER  + APAGAR LINHAS DESNECESSÁRIAS

Trocar as linhas de layers: SELECIONAR LINHAS + SELECIONAR LAYER

Aula 02- 19/10/2021

Representação 2D em AutoCAD (versão de 2020 em inglês)

USC- unidade do sistema coordenado

Coordenada absoluta- (x,y)

Coordenada relativa- em relação a um ponto anterior

Comandos:

Definir escala: UNIT + ENTER

Criar pontos: POINT + ENTER + X,Y + ENTER

Criar retângulo: REC + X,Y (ponto absoluto) + ENTER + @X,Y (ponto de referência) + ENTER

Criar linhas auxiliares: XLINE + ENTER + V (vertical) ou H (horizontal)

Criar linhas auxiliares a 3m das arestas do quadrado: OFFSET + ENTER + 3 + SELECIONAR LINHA AUXILIAR

Voltar a usar linhas auxiliares, mas a 2.60m: OFFSET + ENTER + 2.60 + SELECIONAR LINHA AUXILIAR

Criar alçados: REC + ENTER + INT (para selecionar ponto de interseção das linhas auxiliares)



Criar paredes: OFFSET + ENTER + .15 + SELECIONAR RETÂNGULOS

Mais comandos:

Mudar tipo de pontos: DDP + ENTER

Fazer zoom: ENTER + E (EXTENCE)

Enquadrar: REGEN + ENTER

Apagar: E (ERASE) + ENTER + SELECIONAR + ENTER

Alterar parâmentros das linhas auxiliares: OSNAP + ENTER
